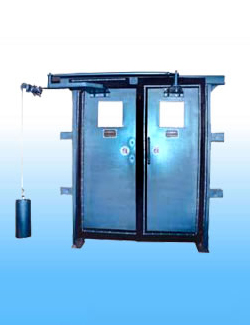

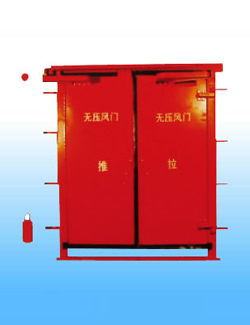

手動礦用無壓風門

一、產品用途
　　手動礦用無壓風門用于井下進回風巷和主要進回風巷之間的每個聯絡巷中，開啟力小，無需再設反向風門，人和車過后，能自動關閉，是目前我國煤礦井下較為理想的一種風門。
二、產品型號、規格、技術參數
　　本手動礦用無壓風門最大承受負壓1000Pa，異向同步開閉，手動開啟力≤150N，門扇開啟角度≤90°，凈通過寬度尺寸≤2200mm，凈通過高度≤2500mm。
三、產品說明
　　本手動礦用無壓風門是我廠自主開發，產品質量標準和檢測標準嚴格執行Q/WMS-3017-2006《風門》。
四、產品主要結構
　　本手動無壓風門由門框、門扇、平衡機構及配重等部分組成。
　　1、門框為型鋼組焊框架，分體組裝。
　　2、門扇為井字形鋼骨架。
　　3、平衡機構采用曲柄連桿機構。
　　4、門鉸鏈為滾動軸承支撐。
　　5、密封方式采用橡膠板密封。

產品出廠合格證

無壓風門出廠測試視頻
